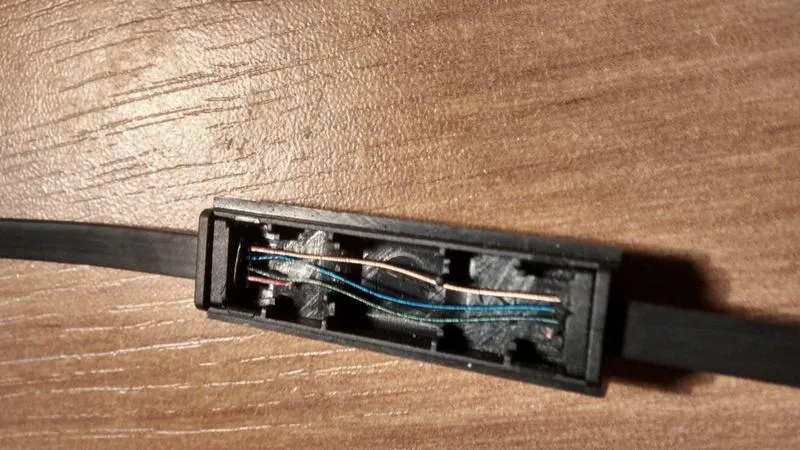

Przygotowanie kabli do lutowania słuchawek nie tylko uczyni nas biegłymi w tej umiejętności, ale także pozwoli przywrócić życie ulubionym słuchawkom. Zanim przystąpimy do pracy, warto upewnić się, że mamy pod ręką wszystkie niezbędne narzędzia, takie jak lutownica, kalafonia, cyna oraz termokurczka. Dodatkowo, nóż lub nożyce do odcinania i zdejmowania izolacji z kabli mogą okazać się niezwykle przydatne. Cały proces zaczynam od precyzyjnego ścięcia uszkodzonego odcinka kabla i delikatnego zdjęcia izolacji. Zazwyczaj staram się zostawić wystarczająco długi fragment, aby móc wygodnie działać.
Gdy już odsłonię końcówki przewodów, moczę grot lutownicy w kalafonii, a następnie zanurzam go w cynie. To bardzo przydatny trik, ponieważ lakier pokrywający druty topnieje, co znacznie ułatwia lutowanie. Dobrze jest rozpocząć od kabla zielonego, który odpowiada za masę, a potem przejść do innych kolorów – zazwyczaj czerwony to prawy kanał, a niebieski to lewy. Zawsze zwracam uwagę na kolory, aby nie pomylić podłączeń, co mogłoby prowadzić do zakłóceń w dźwięku. Jak już poruszamy się wokół tego tematu, sprawdź, jak wybrać idealne głośniki do radia Pioneer.
Ważne jest, aby odpowiednio zabezpieczyć lutowane połączenia
Po zakończeniu lutowania przyszedł czas na zabezpieczenie naszych działań. Zakładam termokurczkę na lutowane miejsca, co sprawia, że połączenie staje się zarówno estetyczne, jak i trwałe. Następnie podgrzewam termokurczkę, która się kurczy, tworząc solidną powłokę wokół kabli. Dzięki temu nie tylko chronię lutowane miejsca przed uszkodzeniami, ale także nadaję całości estetyczny wygląd. Warto dodać, aby nie używać taśmy izolacyjnej, ponieważ termokurczka będzie znacznie trwalsza i bardziej schludna.
Naprawa słuchawek to doskonały sposób na oszczędność oraz dbałość o środowisko. Samodzielne lutowanie pozwala na lepsze zrozumienie technologii, a także daje ogromną satysfakcję z wykonanej pracy.
Po zakończeniu wszystkich działań mogę wreszcie cieszyć się swoimi naprawionymi słuchawkami. Zawsze następuje satysfakcjonujący moment, gdy wkładam je do uszu i słucham ulubionej muzyki, mając świadomość, że samodzielnie je naprawiłem. Lutowanie to nie tylko praktyczna umiejętność, ale również skuteczny sposób na zaoszczędzenie pieniędzy i zminimalizowanie odpadów. Dlatego każdy pasjonat majsterkowania powinien spróbować swoich sił w lutowaniu kabli do słuchawek!
Jak sprawnie zlutować słuchawki i przywrócić ich dźwięk?
W poniższej liście znajdziesz szczegółowe kroki, które pomogą Ci w skutecznym lutowaniu kabli słuchawek. Każdy krok opisano w sposób praktyczny, abyś mógł łatwo wykonać naprawę i przywrócić dźwiękowy blask swoim słuchawkom.
- Przygotowanie do lutowania: Na początku upewnij się, że posiadasz wszystkie potrzebne materiały, takie jak lutownica, cyna, kalafonia oraz termokurczka. Zdejmij izolację z końcówki kabli, aby odsłonić druty na długości około 1-2 cm. W tym celu skorzystaj z nożyka lub nożyczek, jednak staraj się nie uszkodzić wnętrza kabla.
- Ocynowanie końcówek kabli: Kiedy już przygotujesz kabel, nagrzej grot lutownicy, a następnie zanurz go w kalafonii. Przylegając grot do odkrytego drucika, nałóż cynę. Dzięki temu stopisz lakier na drucie, co ułatwi przyczepienie się cyny do kabla. Powtórz tę czynność dla wszystkich drucików, zachowując odpowiednie kolory (np. czerwony i niebieski dla kanałów L i R, zielony dla masy, złoty dla mikrofonu).
- Lutowanie kabli: Po ocynowaniu złącz odpowiednie kolorowe przewody, przystawiając je do siebie, a następnie użyj lutownicy do ich połączenia. Upewnij się, że każdy drucik dokładnie łączy się z odpowiadającym mu kolorem, aby uniknąć zwarć. W przypadku pojawienia się problemów, możesz powtórzyć lutowanie jednego z końców, aby osiągnąć dokładniejsze połączenie.
- Zabezpieczenie połączeń: Po zakończeniu lutowania zabezpiecz każdy z lutowanych drutów, aby uniknąć zwarć. Wsuń termokurczkę na połączenia, a potem użyj lutownicy lub opalarki, aby podgrzać ją. W ten sposób spowodujesz jej skurczenie się i mocne trzymanie kabli razem.
- Test działania: Na koniec, po zakończeniu lutowania, podłącz słuchawki do urządzenia audio i przeprowadź test dźwięku. Sprawdź, czy wszystko działa poprawnie oraz czy nie ma zniekształceń czy przerywania dźwięku. Jeśli dźwięk jest w porządku, gratuluję – Twoje słuchawki są teraz gotowe do użycia!
| Narzędzie | Opis |
|---|---|
| Lutownica | Niezbędne narzędzie do lutowania kabli. |
| Kalafonia | Pomaga w topnieniu lakieru na drutach, co ułatwia lutowanie. |
| Cyna | Materiał używany do lutowania połączeń elektrycznych. |
| Termokurczka | Zabezpiecza lutowane miejsce przed uszkodzeniami oraz nadaje estetyczny wygląd. |
| Nóż/Nożyce | Do odcinania i zdejmowania izolacji z kabli. |

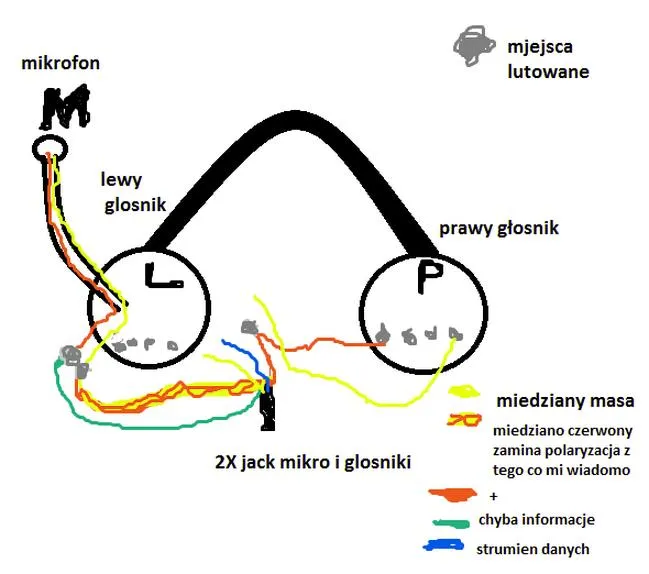

Kolory kabli i ich znaczenie w lutowaniu słuchawek
W poniższej liście znajdziesz kluczowe informacje dotyczące kolorów kabli w słuchawkach oraz ich znaczenia przy lutowaniu. Wiedza na ten temat odgrywa istotną rolę, ponieważ pozwala prawidłowo przywrócić funkcjonalność słuchawek po zerwaniu kabli.
- Czerwony i niebieski kabel: Zazwyczaj te kable odpowiadają za przesył sygnału audio dla lewego (L) i prawego (R) kanału dźwięku. Dlatego podczas lutowania warto upewnić się, że czerwony kabel łączy się z wyjściem dla prawego kanału, a niebieski z lewym. Dzięki temu unikniesz pomyłek związanych ze stereo.
- Zielony kabel: To kabel masowy, który pełni funkcję uziemienia w słuchawkach. Połączenie zielonego kabla staje się kluczowe, aby zminimalizować szumy oraz zakłócenia w dźwięku. Dobrze wykonane połączenie zapewnia stabilność z innymi komponentami.
- Złoty kabel: Często ten kabel występuje jako przewód mikrofonu w słuchawkach z wbudowanym mikrofonem. Umożliwia on przesył sygnału głosowego i stanowi ważny element, który należy zlutować w odpowiedni sposób, aby mikrofon działał poprawnie. Tak samo jak w przypadku innych kabli, dokładne połączenie złotego kabla pomoże uniknąć zakłóceń w transmisji głosu.
- Zabezpieczenie lutów: Po zakończeniu lutowania, bardzo istotne jest, aby końcówki kabli były odpowiednio zabezpieczone przed zwarciem. Najlepszym sposobem na osiągnięcie tego celu jest wykorzystanie termokurczki. Ważne, by założyć ją przed lutowaniem, a następnie podgrzać, co sprawi, że dobrze przylegnie do kabli. Takie działanie zabezpiecza połączenia przed uszkodzeniami mechanicznymi oraz ewentualnym zwarciem.

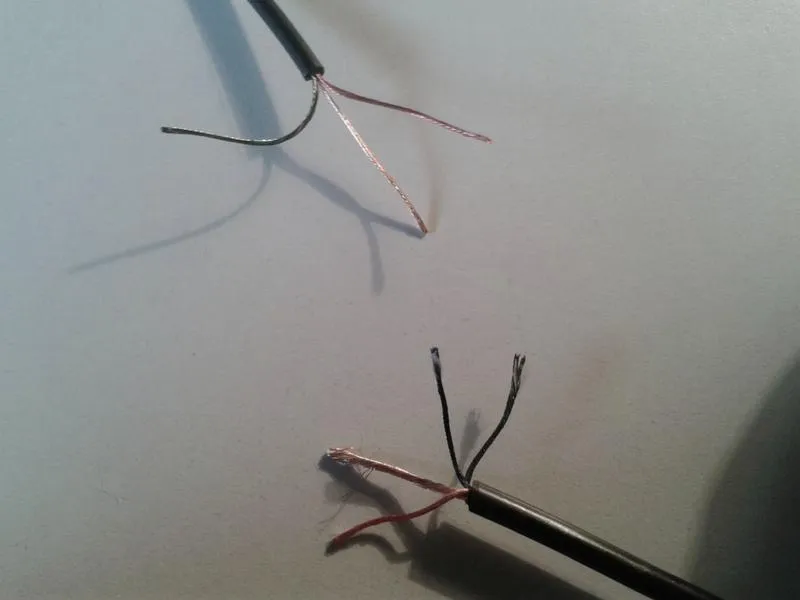

Jak skutecznie wymienić wtyczkę mini-jack w słuchawkach?
Wymiana wtyczki mini-jack w słuchawkach może wydawać się skomplikowana, ale w rzeczywistości nie należy się jej obawiać. Na początku potrzebujemy kilku podstawowych narzędzi, takich jak lutownica, cyna, kalafonia, a także termokurczka, jeśli ją posiadamy. Pierwszym krokiem jest usunięcie uszkodzonej wtyczki, przy czym musimy być ostrożni, aby nie uszkodzić kabli wewnątrz. Gdy mamy kilka przewodów, każdy z nich ma swoje odpowiednie połączenie w nowej wtyczce, dlatego warto zrobić kilka zdjęć lub zanotować, który kabel do czego pasuje.
Następnie, gdy przygotujemy kabel, przystępujemy do zeskrobania zewnętrznej izolacji oraz rozdzielenia kabli na odpowiednie żyły. Zazwyczaj znajdziemy cztery kolorowe przewody: czerwony i niebieski, które przeznaczone są dla lewego i prawego kanału audio, zielony, pełniący funkcję masy, oraz czasem dodatkowy przewód dla mikrofonu. Ważne jest, aby odpowiednio odizolować końce każdego z nich, a potem ocynować; do tej czynności możemy wykorzystać kalafonię, co znacznie ułatwia przylutowanie.
Przygotowanie i lutowanie kabli do nowej wtyczki mini-jack
Kiedy każdy przewód zostanie już ocynowany, możemy przystąpić do ich przylutowania do nowej wtyczki. Zaczynam zawsze od podłączenia masy, zazwyczaj reprezentowanej przez zielony kabel, do odpowiedniego miejsca na wtyczce. Następnie lutuję kable do lewego (niebieski) i prawego (czerwony) kanału. Pamiętajmy jednak, aby nie dopuścić do zwarcia kabli, ponieważ to może skomplikować cały proces. Po zakończeniu lutowania upewnij się, że wszystkie połączenia są mocne i stabilne. Jeśli posiadasz termokurczkę, nałóż ją na odpowiednie miejsca już teraz, a potem delikatnie podgrzej, aby zabezpieczyć połączenia.
Kiedy wszystko zostanie zmontowane, przetestuj nową wtyczkę, podłączając słuchawki do urządzenia. Jeśli wszystko działa sprawnie, możesz rozkoszować się swoimi ulubionymi utworami, nie martwiąc się o uszkodzenia. Jeśli jednak napotkasz problemy, nie wahaj się sprawdzić, czy wszystkie kable zostały prawidłowo przylutowane. Wymiana wtyczki mini-jack zazwyczaj trwa tylko kilka minut, a satysfakcja z udanej naprawy jest nie do przecenienia!
Ciekawostką jest, że wtyczki mini-jack mają różne standardy, takie jak TRS (stereo) i TRRS (stereo z mikrofonem), dlatego przed wymianą warto sprawdzić, jaki typ wtyczki był użyty w oryginalnych słuchawkach, aby zapewnić prawidłowe połączenie i pełną funkcjonalność.
Narzędzia i materiały niezbędne do lutowania słuchawek
Aby skutecznie przeprowadzić lutowanie słuchawek, potrzebujemy kilku kluczowych narzędzi i materiałów. Przede wszystkim, lutownica stanowi absolutną podstawę. Warto zainwestować w model z regulacją temperatury, ponieważ pozwoli to lepiej dostosować urządzenie do materiałów, z którymi pracujemy. Dodatkowo, kalafonia będzie niezbędna, gdyż umożliwia skuteczniejsze topnienie cynu po nałożeniu na kabelki. Ponadto, nie możemy zapomnieć o cynie i termokurczce, które zabezpieczą połączenia po zakończeniu procesu lutowania.
Gdy już posiadamy wszystkie niezbędne narzędzia, przystępujemy do przygotowania kabli. Najpierw delikatnie ściągamy izolację z końcówek, co pozwala nam na dalsze lutowanie. Warto zwrócić uwagę, że kable w słuchawkach mogą mieć różne kolory – takie jak czerwony, niebieski, zielony i złoty. Każdy kolor odpowiada innemu elementowi: czerwony to prawy kanał, niebieski to lewy, zielony pełni rolę masy, a złoty zazwyczaj służy do mikrofonu. Mieszając te wszystkie kable, można się łatwo pogubić, dlatego zawsze przydatne będą zdjęcia lub schematy.
Właściwe łączenie kabelków oraz ich zabezpieczanie
Podczas procesu lutowania, pierwszym krokiem powinno być przygotowanie końcówek kabli. Na początku umaczamy końcówkę lutownicy w kalafonii oraz cynie, a następnie przystawiamy ją do odpowiedniego kabelka. Gdy materiały się stopią, kable łączą się trwale. Po zlutowaniu wszystkich drucików, kluczowe staje się zabezpieczenie ich przed zwarciem. Idealnym rozwiązaniem będzie nałożenie wcześniej przygotowanej termokurczki na połączenia, a następnie podgrzanie jej, co zapewni mocne i estetyczne trzymanie kabli w ryzach.
Jeżeli wszystko poszło zgodnie z planem, nasze słuchawki powinny znowu działać jak nowe! Jak już zgłębiasz ten temat to odwiedź ten przewodnik, aby łatwo podłączyć słuchawki bluetooth do Xbox One S. Lutowanie może na początku wydawać się trudne, lecz z odpowiednimi narzędziami oraz odrobiną cierpliwości, każdy może naprawić swoje słuchawki. Pamiętaj, że zawsze warto ćwiczyć i zbierać doświadczenie – praktyka czyni mistrza! Może uda ci się nawet poprawić jakość dźwięku dzięki precyzyjnym lutowaniom, które przeprowadziłeś.
Czy wiesz, że lutowanie nie tylko przywraca sprawność słuchawek, ale może również poprawić jakość dźwięku? Dobrze wykonane połączenia lutowane minimalizują opór elektryczny, co wpływa na czystszy i bardziej wyraźny dźwięk.
Źródła:
- https://www.elektroda.pl/rtvforum/topic1871431.html
- https://www.elektroda.pl/rtvforum/topic1663923.html
- https://forum.mp3store.pl/topic/109739-jak-zlutowac-kabelki-do-wtyczki-jack/
- https://www.elektroda.pl/rtvforum/topic3104251.html
- https://forum.mp3store.pl/topic/95028-jak-zlutowa%C4%87-te-kabelki-ze-sob%C4%85-creative-hs-800/
- https://forum.mp3store.pl/topic/127990-jak-zlutowac-te-kabelki-do-mini-jacka/
- https://unitraklub.pl/temat/7590
- https://forum.mp3store.pl/topic/57297-wymiana-wtyczki-mini-jack-tutorial/
Najczęstsze pytania (FAQ)
Jakie narzędzia są niezbędne do lutowania słuchawek?Do lutowania słuchawek potrzebujemy lutownicy, kalafonii, cyny oraz termokurczki. Dodatkowo, nóż lub nożyce będą przydatne do zdejmowania izolacji z kabli.
Co należy zrobić przed przystąpieniem do lutowania?Przed lutowaniem najlepiej przygotować kable, ściągając izolację na długości około 1-2 cm, aby odsłonić druty. Ważne jest, aby być ostrożnym, aby nie uszkodzić wnętrza kabla.
Jakie kolory kabli występują w słuchawkach i co oznaczają?W słuchawkach zazwyczaj znajdziemy kable w kolorach czerwonym, niebieskim, zielonym i złotym. Czerwony to prawy kanał, niebieski to lewy, zielony pełni funkcję masy, a złoty może być przeznaczony dla mikrofonu.
Dlaczego termokurczka jest lepsza od taśmy izolacyjnej?Termokurczka jest zdecydowanie trwalsza i estetyczniejsza niż taśma izolacyjna, ponieważ tworzy mocną powłokę wokół lutowanych miejsc. Dodatkowo, skutecznie zabezpiecza połączenia przed uszkodzeniami mechanicznymi i zwarciem.
Jak sprawdzić, czy słuchawki działają poprawnie po lutowaniu?Aby sprawdzić, czy słuchawki działają poprawnie, wystarczy podłączyć je do urządzenia audio i przeprowadzić test dźwięku. Należy zwrócić uwagę na ewentualne zniekształcenia czy przerywanie dźwięku – jeśli wszystko działa, słuchawki są gotowe do użycia.
